Болтовые или сварные соединения металлокаркаса: что выбрать для быстровозводимого здания
При проектировании быстровозводимого здания необходимо решить не только, из какого профиля изготовить каркас и какой формы сделать фермы. Большое значение имеет способ соединения отдельных элементов.
На практике используются сварные, болтовые и комбинированные решения. Выбор влияет на изготовление конструкции, транспортировку, скорость сборки, требования к монтажной площадке и возможность последующего демонтажа здания.
Для разборных объектов особенно интересны быстровозводимые металлокаркасы с соединением отдельных частей на болтах. Например, в ряде представленных «Сваргой» ангарных и гаражных каркасов фермы состоят из нескольких частей и соединяются болтами через металлические элементы.
Но это не означает, что болтовое соединение всегда лучше сварного. У каждого варианта есть своя область применения.

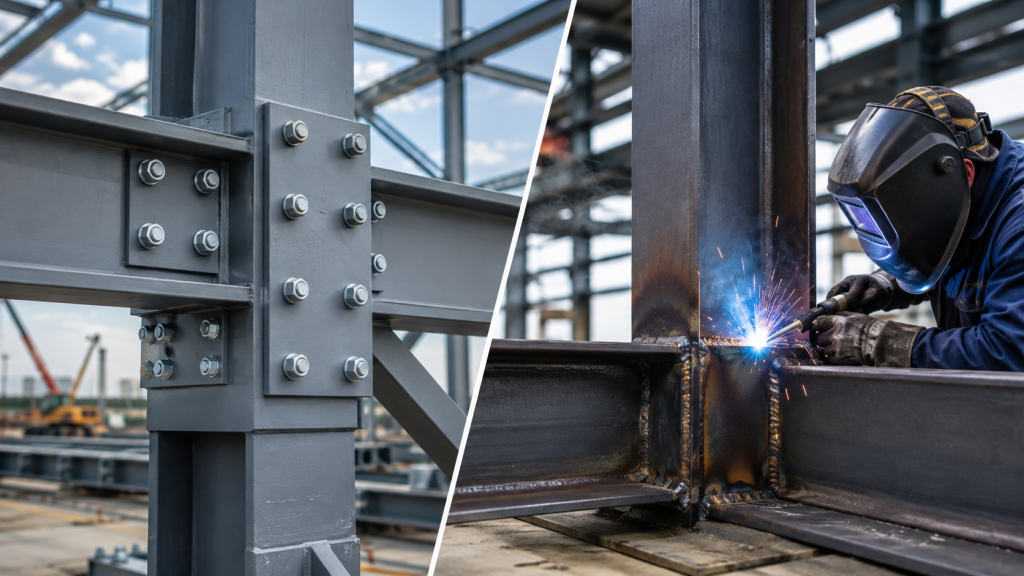

В чём принципиальная разница
Сварное соединение
Две или несколько металлических деталей объединяются сварным швом. Такое соединение обычно является неразъёмным.
Болтовое соединение
Заранее изготовленные детали совмещаются в проектных точках и фиксируются предусмотренным крепежом.
Важно: разборный болтовой каркас не означает полного отсутствия сварки. Отдельные узлы могут предварительно свариваться в цехе, а крупные элементы соединяться болтами уже на объекте.
Болтовые соединения: основные преимущества
Главная особенность болтового каркаса заключается в том, что значительная часть сложных операций может быть перенесена с объекта на производство.
В цехе заранее изготавливают:
Фермы и балки
Основные несущие элементы подготавливаются до доставки на объект.
Стойки и раскосы
Элементы изготавливаются по заданной геометрии и маркируются.
Соединительные пластины
Подготавливаются точки крепления и узлы соединения деталей.
Отверстия под крепёж
Точность расположения отверстий напрямую влияет на скорость сборки.
Быстрее сборка на объекте
При точном изготовлении основных узлов монтажной бригаде не требуется выполнять большое количество сварочных операций непосредственно на площадке.
Элементы устанавливаются в проектное положение и соединяются предусмотренным крепежом. Это особенно удобно для быстровозводимых зданий, где важна скорость сборки.
Возможность перевозить конструкцию частями
Большая цельносварная ферма может создавать сложности при перевозке. Если же ферма разделена на несколько транспортных элементов, её проще:
- разместить в автомобиле;
- доставить на удалённый объект;
- разгрузить;
- перемещать по площадке;
- поднять к месту установки.
Разборная схема особенно удобна для ангаров, гаражей и других объектов с большими пролётами, когда цельный элемент сложнее перевозить и разгружать.
Каркас можно демонтировать
Ещё одно преимущество болтовой схемы — потенциальная возможность разобрать конструкцию.
Временные склады
Конструкцию можно предусмотреть для эксплуатации на ограниченный период.
Производственные площадки
Разборность может быть полезна при смене места размещения бизнеса.
Гаражи и хозобъекты
Модульную конструкцию потенциально проще модернизировать или переносить.
Арендованные территории
Возможность демонтажа может быть важна, если участок не находится в собственности.
Если бизнес меняет площадку, разборный металлический каркас в некоторых случаях можно демонтировать и использовать повторно.
Возможность повторной сборки необходимо предусматривать ещё при проектировании. После эксплуатации состояние деталей и соединений также требует проверки.
Точность изготовления особенно важна
У болтовой конструкции есть важное требование: отверстия и соединительные элементы должны точно совпадать. Если на одной детали отверстие смещено относительно проектного положения, это может затруднить сборку нескольких элементов.
Поэтому большое значение имеет качество производства металлоконструкций.
Производственный процесс включает подготовку металла, механическую обработку, сборку и сварку отдельных узлов, защитную обработку и комплектацию.
Проверяются размеры деталей и соответствие элементов чертежам.
Контролируются отверстия, пластины и геометрия соединителей.
Проверяются маркировка элементов и наличие необходимого крепежа.
Чем выше точность производства, тем меньше доработок потребуется во время сборки.
Когда удобнее сварное соединение
Сварные соединения широко применяются при изготовлении металлоконструкций и позволяют получать жёсткие неразъёмные узлы.
Такое решение может использоваться, если конструкцию не планируется демонтировать, а особенности объекта предполагают изготовление крупных сварных элементов.
Преимущества сварки особенно заметны, когда значительную часть работ можно выполнить в контролируемых условиях цеха.
Что проще контролировать в цехе
- подготовку поверхностей;
- выверку деталей;
- фиксацию перед сваркой;
- геометрию узла;
- обработку готового элемента.
Что получает объект
После выполнения основных операций на производстве готовые элементы доставляются на строительную площадку для последующей сборки.
Сварка непосредственно на объекте имеет свои особенности
Если значительная часть соединений выполняется уже во время строительства, монтаж становится сильнее зависим от условий площадки.
Нужно доставить и организовать работу оборудования на объекте.
Необходимо обеспечить подходящие условия для проведения работ.
Требуется безопасный доступ к соединяемым узлам.
Соединяемые поверхности необходимо подготовить перед сваркой.
Места сварки могут потребовать последующей защитной обработки.
Поэтому при строительстве быстровозводимого здания часто стараются максимально подготовить элементы в цехе, а площадочный монтаж упростить.
Болтовые и сварные соединения: сравнение
| Критерий | Болтовые соединения | Сварные соединения |
|---|---|---|
| Скорость сборки на объекте | Обычно выше при готовых элементах | Зависит от объёма сварки |
| Возможность демонтажа | Возможна | Обычно не предусматривается |
| Транспортировка | Удобно перевозить частями | Крупные узлы могут занимать больше места |
| Требование к точности деталей | Очень высокое | Высокое |
| Работы на площадке | Сборка и затяжка крепежа | Возможны сварочные операции |
| Повторное использование | Потенциально возможно | Значительно сложнее |
| Изменение конструкции | Зависит от проекта | Требует переработки узлов |
Главный принцип: не стоит выбирать способ соединения только по одному параметру. Решение принимается для всей конструкции — с учётом производства, доставки, монтажа и эксплуатации.
Комбинированный вариант часто наиболее практичен
На практике болты и сварка не обязательно конкурируют между собой. Один металлический каркас может сочетать оба способа.
Сварные фермы
Отдельные элементы фермы могут заранее изготавливаться и свариваться в цехе.
Приваренные пластины
Соединительные элементы подготавливаются на производстве.
Болтовая сборка
Крупные части конструкции объединяются уже на строительной площадке.
Готовые модули
Стойки и балки могут поставляться подготовленными к монтажу.
Такой подход позволяет выполнить наиболее ответственные производственные операции в цехе и одновременно сохранить удобство транспортировки и сборки.
Что влияет на скорость монтажа
Сам способ соединения — только один из факторов. На срок сборки также влияют:
- количество элементов;
- качество маркировки;
- готовность основания;
- точность установки анкеров;
- комплектация крепежом;
- подъезд техники;
- последовательность сборки;
- наличие монтажной схемы.
Даже хороший разборный каркас может собираться медленно, если детали привезены без маркировки или основание не соответствует проекту.
Поэтому заранее необходимо продумать не только производство, но и монтаж металлоконструкций под ключ.
Когда изготовление и монтаж связаны в одну технологическую цепочку, проще согласовать комплектацию, последовательность сборки и подготовку элементов.

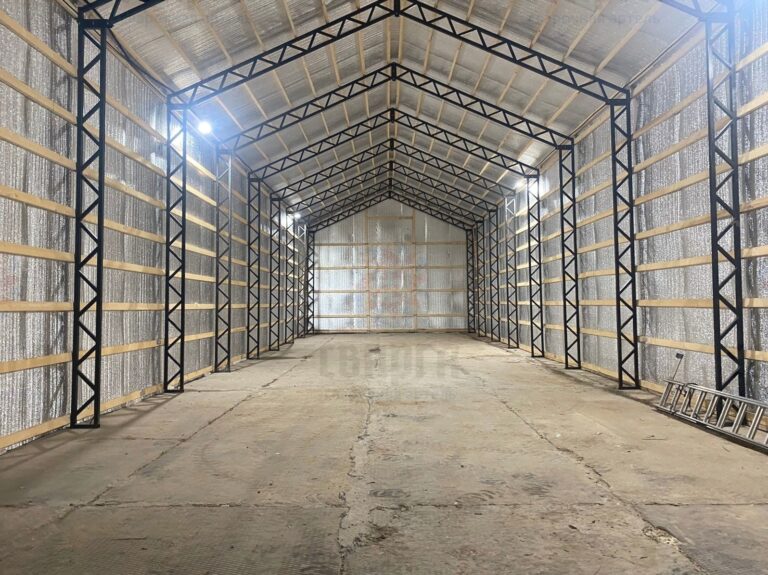

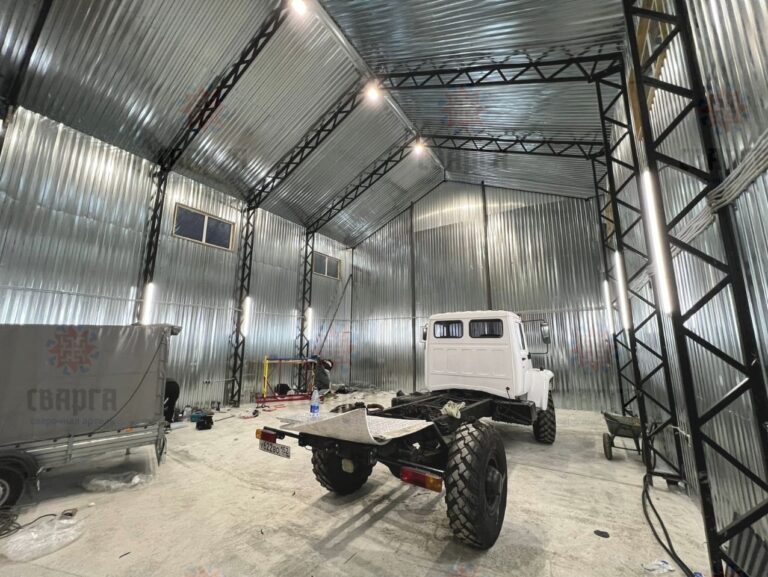

Что лучше для ангара
Для быстровозводимого ангара разборная схема может быть удобна благодаря транспортировке крупной конструкции отдельными элементами и сравнительно простой сборке на объекте.
- объект находится далеко от производства;
- фермы имеют большой пролёт;
- важна скорость монтажа;
- возможен будущий демонтаж;
- требуется доставить каркас обычным грузовым транспортом.
Но окончательное конструктивное решение должно учитывать размеры здания и действующие нагрузки.
Что выбрать для гаража
Для модульного гаража болтовая схема также имеет практические преимущества. Каркас можно изготовить отдельными секциями, привезти на участок и собрать в готовую конструкцию.
Когда это удобно
- подъезд к участку ограничен;
- строительство ведётся возле существующего дома;
- не хочется выполнять большой объём сварки на месте;
- предполагается будущая модернизация.
Что особенно важно
Для небольшого индивидуального объекта большое значение имеет точность изготовления всех повторяющихся элементов и правильная комплектация крепежом.
Можно ли выбрать тип соединения самостоятельно
Для несущего металлокаркаса лучше не выбирать способ соединения только по личным предпочтениям.
Проектировщик должен учитывать:
- размеры здания;
- пролёт;
- нагрузки;
- геометрию каркаса;
- сечения элементов;
- условия монтажа;
- эксплуатацию здания.
В одном проекте оптимальными могут оказаться преимущественно болтовые соединения, в другом — сварные, а в третьем — их комбинация.
На что обратить внимание перед заказом
| Что уточнить | Почему это важно |
|---|---|
| Какие элементы будут сварными | Чтобы понимать структуру готовых узлов |
| Какие соединения выполняются на болтах | Чтобы оценить объём сборки на объекте |
| На сколько частей делятся крупные фермы | Это влияет на транспортировку и монтаж |
| Какой крепёж входит в комплект | Чтобы избежать простоев из-за недостающих элементов |
| Маркируются ли детали | Маркировка ускоряет сборку |
| Есть ли схема сборки | Она помогает соблюдать правильную последовательность |
| Нужна ли сварка на объекте | Это влияет на оборудование и условия площадки |
| Можно ли демонтировать каркас | Важно для временных и переносимых объектов |
| Кто отвечает за монтаж | Позволяет заранее определить ответственность |
Заключение
Универсального ответа на вопрос «болты или сварка» для металлокаркаса не существует.
Сварные соединения удобны для изготовления жёстких узлов, особенно когда работы выполняются в условиях производственного цеха. Болтовые позволяют разделять крупные конструкции на транспортируемые элементы, сокращать количество сварочных операций на объекте и создавать разборные каркасы.
Для быстровозводимых зданий часто эффективно сочетание двух технологий: основные элементы изготавливаются и свариваются на производстве, а крупные части каркаса собираются на строительной площадке болтовыми соединениями.
Поэтому выбирать нужно не отдельный способ крепления, а конструкцию в целом — с учётом производства, доставки, монтажа и будущей эксплуатации здания.
Часто задаваемые вопросы
Нажмите на вопрос — ответ раскроется ниже.
Что надёжнее: болтовое или сварное соединение?
Надёжность определяется не только типом соединения. Значение имеют расчёт конструкции, характеристики металла, качество изготовления узлов, крепёж и правильность монтажа. Оба варианта могут применяться в несущих металлоконструкциях при соответствующем проектировании.
Можно ли построить ангар полностью без сварки на участке?
Да, если конструкция изначально спроектирована таким образом, чтобы основные узлы были подготовлены на производстве, а монтажные соединения выполнялись на болтах. При этом при изготовлении самих элементов сварка в цехе может использоваться.
Можно ли разобрать болтовой металлокаркас и собрать его снова?
Для некоторых модульных конструкций это возможно. Однако возможность повторного использования должна учитываться при проектировании, а перед повторной сборкой необходимо оценить состояние элементов и соединений.
Болтовой каркас собирается быстрее сварного?
Если все элементы изготовлены точно, промаркированы и полностью укомплектованы, болтовая сборка может сократить количество операций на площадке. Но итоговый срок зависит также от размеров здания, основания, техники и организации монтажных работ.
Нужно ли контролировать затяжку болтов?
Да. Болтовое соединение должно собираться в соответствии с проектным решением и требованиями к конкретному узлу. Нельзя считать, что достаточно просто установить любой подходящий болт и максимально его затянуть.
Можно ли заменить сварное соединение болтовым уже после изготовления проекта?
Самостоятельно делать такую замену не следует. Изменяется работа узла, поэтому конструктивное решение должен проверить проектировщик.
