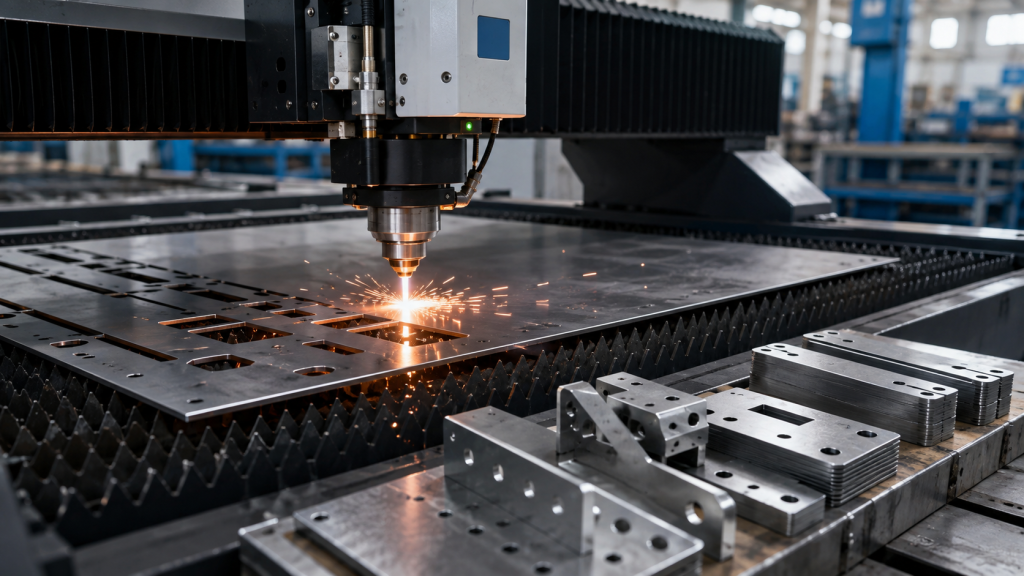

Как лазерная резка помогает повысить точность деталей металлического каркаса
При изготовлении металлического каркаса точность отдельных деталей напрямую влияет на то, насколько быстро и без лишних доработок конструкция будет собрана в цехе или на строительной площадке.
Особенно это важно для разборных каркасов, где отверстия, соединительные пластины, крепёжные элементы и повторяющиеся детали должны точно совпадать между собой. Один из способов получить стабильную геометрию таких элементов — лазерная резка металла. «Сварга» использует эту технологию для изготовления элементов металлоконструкций, каркасов, соединительных пластин, закладных и других деталей.
Почему точность деталей так важна для металлокаркаса
Металлический каркас состоит из большого количества элементов. Каждый из них должен соответствовать проектной документации.
Несущие элементы
Стойки, балки, фермы и раскосы должны соответствовать проектной геометрии.
Соединительные детали
Пластины, косынки и усиливающие элементы должны точно совмещаться между собой.
Крепёжные узлы
Расположение отверстий влияет на возможность быстрой сборки конструкции.
Закладные
Положение креплений должно соответствовать проектным точкам соединения.
Если несколько одинаковых пластин отличаются друг от друга по расположению отверстий или размерам, проблема проявится уже во время сборки.
Элементы приходится корректировать непосредственно перед установкой.
Отверстия приходится дополнительно дорабатывать на площадке.
Монтажники тратят время на операции, которые лучше выполнить в цехе.
Одна неправильная деталь может остановить сборку отдельного узла.
Ошибочные элементы приходится переделывать или изготавливать заново.
Поэтому точность обработки — это не только вопрос качества изделия. Она напрямую влияет на скорость производства и монтажа.
Как работает лазерная резка
При лазерной резке металл обрабатывается сфокусированным лучом, который движется по заранее заданной траектории.
За счёт программного управления можно получать детали определённой геометрии, включая:
Простые элементы
- прямые контуры;
- отверстия;
- пазы;
- вырезы.
Сложные элементы
- фигурные детали;
- соединительные пластины;
- детали сложной формы;
- элементы с несколькими группами отверстий.
На странице услуги «Сварги» лазерная резка описывается как технология, позволяющая получать детали заданных размеров и формы с аккуратным резом и стабильной повторяемостью.
В чём преимущество перед ручной разметкой
Представим, что необходимо изготовить 50 одинаковых соединительных пластин.
Ручная обработка
- Разметить заготовку.
- Определить положение отверстий.
- Вырезать деталь.
- Просверлить отверстия.
- Проверить размеры.
Программная резка
Геометрия задаётся заранее, после чего одинаковые детали воспроизводятся по одной цифровой модели.
Это особенно удобно при серийном изготовлении элементов металлокаркаса.
Даже при аккуратной ручной работе между повторяющимися элементами могут появляться небольшие различия. Для разборного каркаса такие отклонения особенно заметны на стадии сборки.
Повторяемость деталей упрощает сборку
Для разборных металлоконструкций повторяемость имеет большое значение. Например, каркас включает несколько одинаковых секций, и в каждой используются одни и те же соединительные пластины.
Если детали изготовлены одинаково, монтажник может использовать их без дополнительной подгонки.
Меньше времени тратится на ручную корректировку деталей.
Повторяющиеся элементы легче объединять в понятную монтажную схему.
Точные отверстия и соединители уменьшают необходимость доработок.
На производстве металлоконструкций точность геометрии деталей является частью общего технологического процесса: после механической обработки элементы поступают на сборку и сварку по проектной документации.
Точные отверстия особенно важны для болтовых соединений
Если металлический каркас собирается на болтах, положение отверстий становится критичным. Даже небольшое смещение может привести к тому, что болт невозможно установить без дополнительной обработки.
Элементы приходится дополнительно стягивать и выравнивать.
Отверстие приходится увеличивать уже на строительной площадке.
Иногда установленную деталь приходится снимать и поднимать заново.
Монтажная бригада вынуждена менять первоначальную последовательность работ.
Локальная проблема с одним соединением задерживает дальнейшую сборку.
Если отверстия и соединители подготовлены с высокой повторяемостью ещё на производстве, вероятность подобных ситуаций снижается.
Лазерная резка позволяет создавать сложные соединительные элементы
Не все детали металлокаркаса имеют простую прямоугольную форму.
Фигурные пластины
Можно получать сложный внешний контур по цифровому чертежу.
Косынки и усилители
Важна точная форма элементов, работающих в составе узла.
Фланцы
Особенно важно точное взаимное расположение отверстий.
Сложные соединители
Несколько групп отверстий можно заложить сразу в цифровую геометрию детали.
При традиционной обработке сложная геометрия увеличивает количество операций. Лазерная резка позволяет получать такие элементы по цифровому чертежу без необходимости вручную размечать каждый контур.
Меньше дополнительной обработки
После грубого раскроя деталь нередко приходится дополнительно шлифовать, выравнивать, обрабатывать край, дорабатывать отверстия и исправлять геометрию.
Что может сократиться
- ручная шлифовка;
- повторная разметка;
- доработка отверстий;
- исправление контура.
Что всё равно может потребоваться
- гибка;
- сверление;
- сварка;
- механическая обработка;
- защитное покрытие.
Лазерная резка позволяет получать аккуратный рез и снижает объём последующей обработки, особенно для плоских деталей. Но это не означает, что после лазера деталь всегда полностью готова.
Как точность влияет на сварочные работы
Точная подготовка деталей важна не только для болтовых соединений. Перед сваркой элементы необходимо правильно расположить относительно друг друга.
Заготовки легче установить в требуемое проектное положение.
Меньше дополнительной подгонки перед фиксацией и сваркой.
Проще использовать сборочные кондукторы для одинаковых узлов.
На странице производства металлоконструкций «Сварги» отдельно описаны механическая обработка и последующие сборочно-сварочные работы по проектной документации и кондукторам.
Точная резка — не отдельная операция сама по себе, а часть общего производственного процесса.
Можно оптимальнее раскраивать металл
Ещё одно преимущество программной резки — возможность заранее расположить несколько деталей на листе.
Если элементы имеют разную форму, их можно размещать так, чтобы эффективнее использовать площадь заготовки. На странице услуги производителя также отмечается, что узкая линия реза и возможность оптимизации раскроя помогают экономнее использовать материал.
Для крупной партии даже небольшая экономия на каждой детали может заметно влиять на общий расход металла.
Для каких деталей каркаса подходит лазерная резка
Технология особенно удобна для изготовления плоских элементов.
| Деталь | Зачем нужна точность |
|---|---|
| Соединительная пластина | Чтобы совпадали отверстия |
| Косынка | Для правильной геометрии узла |
| Фланец | Для точного соединения элементов |
| Закладная | Для правильного положения креплений |
| Усиливающая пластина | Для соответствия проекту |
| Деталь с пазами | Для точной сборки каркаса |
Лазерная резка также используется для изготовления деталей ангаров, гаражей, навесов, домокомплектов и других металлических конструкций.
Когда лазерная резка особенно полезна
Серийное изготовление
Когда требуется много одинаковых элементов, особенно важна повторяемость.
Болтовые каркасы
Необходимо точное совпадение отверстий и соединительных узлов.
Сложная геометрия
Фигурный контур проще задать цифровой моделью, чем размечать вручную.
Нестандартные детали
Индивидуальный элемент можно изготовить по подготовленному чертежу.
Что необходимо подготовить перед заказом резки
Чтобы получить нужную деталь, необходимо правильно подготовить исходные данные.
| Что передать | Что уточнить |
|---|---|
| Чертёж | Геометрию и форму будущей детали |
| Размеры | Основные габариты и критичные расстояния |
| Толщину металла | Толщину используемого листа |
| Материал | Марку или тип металла по проекту |
| Количество | Размер партии |
| Отверстия | Диаметры и точное расположение |
| Последующая обработка | Нужны ли гибка, сварка, покрытие и другие операции |
Если готовой документации нет, задачу лучше сначала согласовать с производителем. «Сварга» указывает возможность работы как по чертежам заказчика, так и по документации, подготовленной под конкретную задачу.
Почему недостаточно просто точно вырезать детали
Даже самая точная резка не гарантирует качество всего каркаса.
Проект
Ошибки в исходной документации будут перенесены на готовые детали.
Материал
Качество и характеристики металла остаются важной частью результата.
Сборка и сварка
Точные заготовки необходимо правильно объединить в готовые узлы.
Контроль и монтаж
Геометрия, комплектация и установка также влияют на итоговое качество.
Если проект содержит ошибку, оборудование воспроизведёт эту ошибку точно на всей партии. Поэтому сначала необходимо проверить чертежи, а уже затем запускать детали в производство.
Заключение
Лазерная резка повышает точность не самого металлического каркаса автоматически, а его отдельных деталей.
Она помогает получать повторяемые соединительные элементы, точно располагать отверстия, изготавливать сложные контуры и уменьшать количество ручной подгонки.
Особенно заметны преимущества технологии при серийном изготовлении и производстве разборных каркасов с болтовыми соединениями.
При этом максимальный эффект достигается только тогда, когда лазерная резка является частью общего технологического процесса: от правильно подготовленного проекта и обработки деталей до сварки, комплектации и окончательной сборки металлоконструкции.
Часто задаваемые вопросы
Нажмите на вопрос — ответ раскроется ниже.
Чем лазерная резка отличается от обычной механической резки?
Основное отличие заключается в способе обработки. Лазер работает по программно заданной траектории и позволяет получать сложные контуры, отверстия и повторяющиеся детали с высокой точностью.
Можно ли лазером сразу делать отверстия под болты?
Да, если это предусмотрено проектом и подходит для конкретной детали и материала. Это позволяет получить контур и отверстия за одну технологическую операцию.
Подходит ли лазерная резка только для крупных партий?
Нет. Производитель указывает возможность работы как с серийными, так и с единичными заказами.
Какие детали металлокаркаса можно изготавливать лазером?
Соединительные пластины, закладные, косынки, усиливающие элементы, детали с отверстиями и другие плоские элементы сложной формы.
Нужна ли дополнительная обработка после лазерной резки?
Зависит от назначения детали. После резки могут потребоваться гибка, сварка, сверление, защитная обработка или другие операции.
Почему лазерная резка важна для разборных каркасов?
В разборных конструкциях детали соединяются в заранее заданных точках. Чем точнее расположены отверстия и соединители, тем меньше подгонки потребуется при монтаже.
